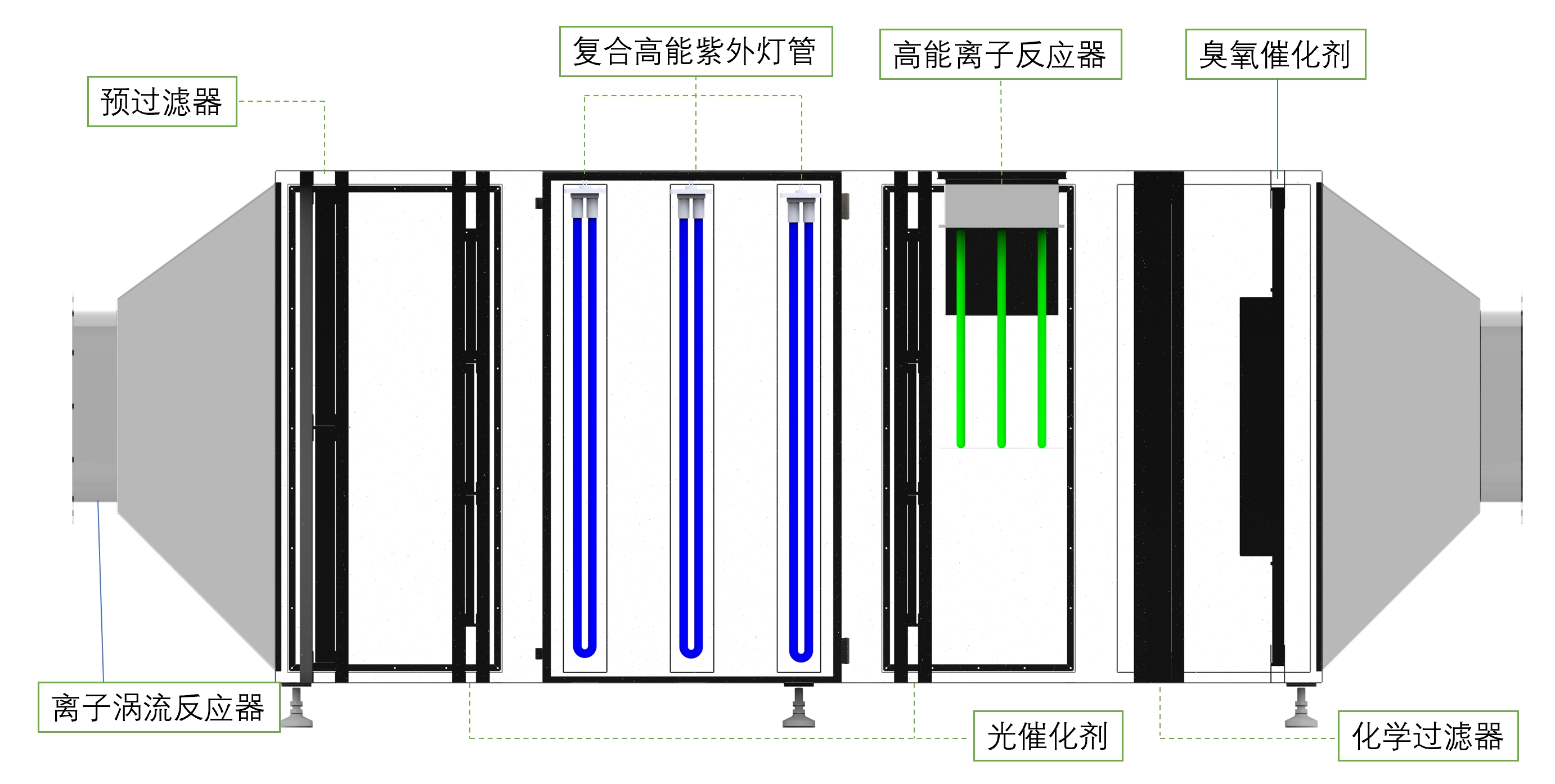

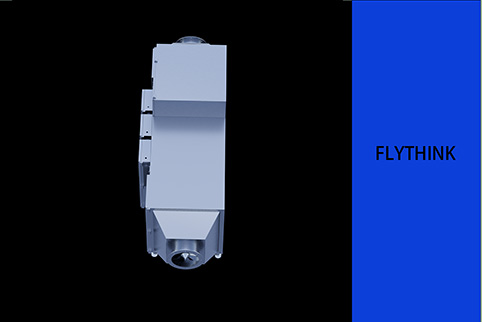

離子反應器工藝流程
惡臭氣體從左進風渦流反應器均勻的進入設備，防止氣流由于負壓引起的線性路徑，使設備處理能效比傳統的設備提高30%以上；
過濾部分采用F8高效闆式過濾器，過流惡臭氣體中的灰塵及水霧等氣态污染物；
采用兩級生物陶瓷基納米TIO2光催化劑，生物陶瓷基光催化劑具有較大的比表面積，增強紫外線與催化劑的接觸面積，提升光催化效率，産生更多的羟基自由基；
采用UVD高能紫外燈管，發省185波段的紫外線，具有更強的能量，用以擊斷惡臭分子鍵，氧化惡臭污染物的分子，使之生成小而無異味的分子；
外置式電源倉設計，使電器部分和離子反應部分完全分離，确保電器安全；
高能離子發生器外置于設備箱體，其産生高能離子注入設備主箱體，與未反應完全的惡臭離子深度反應，增強除臭效率；外置式活性氧離子反應倉，确保設備不受損壞，延長離子發生器的使用壽命；
化學過濾器以活性炭爲基材，高溫活化時增加了NaOH，爲堿性活性炭，可以與前端反應産生的二次污染如酸霧等發生反應，消除反應殘留物；
碳基錳金屬催化反應器是用來分解設備産生的臭氧，降低臭氧排放量；此段反應爲可選配置，用以不可樹立煙囪的低空排放場所。

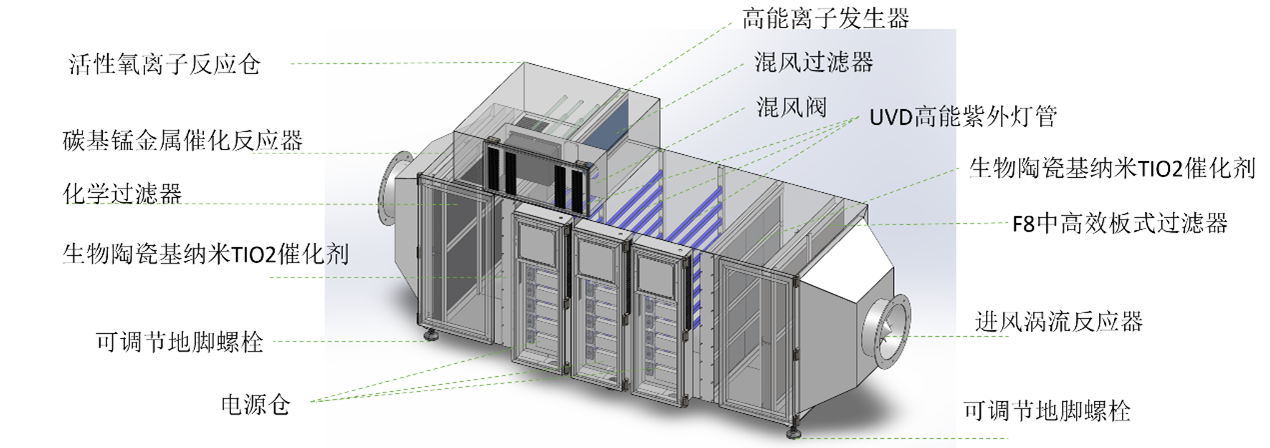

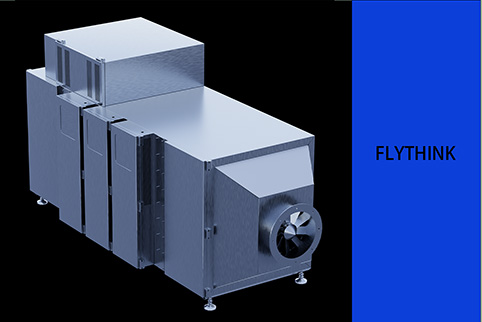

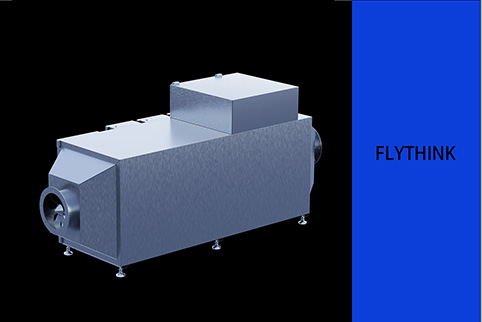

離子反應器設備結構

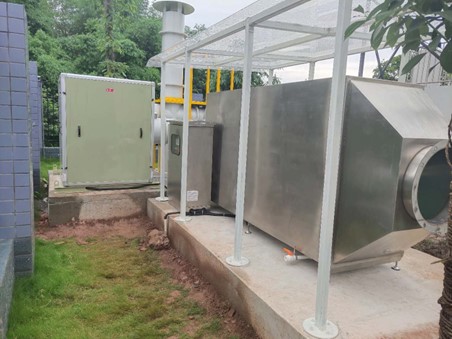

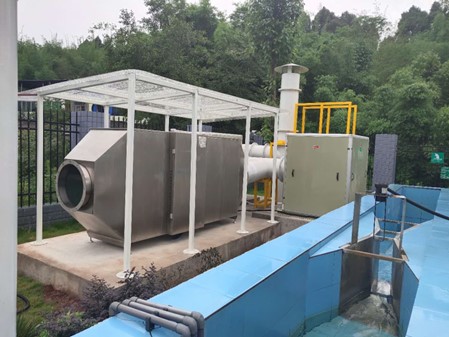

離子反應器設備典型案例
離子反應器技術優勢
◆設備采用多根UV燈管分相控制，可以單獨開關一組或機組燈管，适應惡臭強度曲線變化的使用場所，節能減耗，最大限度地延長了設備的使用壽命。
◆設備采取手動和自動一體式控制，确保設備無故障運行時間達8000h以上。即便自動運行系統出了故障，手動模式下依然不影響設備運行。
◆大風量風機采取變頻控制，節約能源，增強系統的穩定性。
◆設備可選配氨氮檢測儀、硫化氫檢測儀，設備燈管可以根據惡臭污染物濃度自動調節開啓數量，控制更加人性化，減小設備的維護成本。
◆設備可選分體式或一體式結構，分體式結構采取段式組合模式，安裝運輸方便。
◆設備可根據客戶需求，提供多種監控協議，便于客戶集中管理設備。
◆設備所有模塊采用抽屜式結構，維護維修方便。
◆設備标配西門子PLC結合觸摸屏控制，人機界面友好，系統工作穩定。
離子反應器核心零部件
◆離子反應器預過濾器
過濾器的過濾等級≥G4；具有過濾效率高、壓力損失低、外型尺寸小的特點，此過濾材料的壓力損失≤5mmH2O。
該過濾段的設計具有優異的空氣分布均勻、風速自動恒定（或有級調節）的性能；具有低振動、低噪音、更換拆卸方便的特點。
過濾器圖例：
活性氧離子發生器：
是活性氧離子惡臭淨化工藝的核心部分。當離子發生器外加電壓達到氣體的着火電壓時，氣體分子被擊穿，産生包括電子、各種離子、原子和自由基在内的混合體。放電過程中雖然電子溫度很高，但重粒子溫度很低，整個體系呈現低溫狀态，所以也稱爲低溫等離子體。低溫等離子體降解污染物是利用這些高能電子、自由基等活性粒子和惡臭氣體中的污染物作用，使污染物分子在極短的時間内發生分解，并發生後續的各種反應以達到降解污染物的目的。
按GBJ19-87(2001版)《采暖通風與空氣調節設計規範》中的要求，我方嚴格按規範來做，保證風管漏風率完全低于19%。離子除臭裝置本身具有良好氣密性。
我方提供的雙離子除臭系統中離子發生器進口品牌并且性能指标符合我國電器安全标準。
爲保證活性氧離子發生器的使用穩定性和使用壽命，通過活性氧離子發生器截面的管道風速≤6m/s；離子發生器及離子管的使用壽命≥20000小時。
光催化段：
該工藝段在光化學作用過程中将惡臭氣體中的污染物氧化達到淨化效果。有機化合物，如乙醇，乙二醇，醚，酮，酯，脂肪質和芳烴在這個光氧化過程中被分解，使用高能短波UVC光可以加強這一化學反應效果。UVC燈管見下圖。
風壓壓差表：

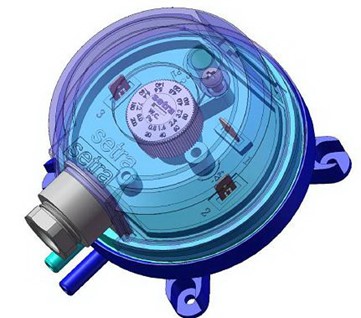

活性氧淨化設備的風壓壓差計（如下圖所示）的指示參數在大于設定值時，需更換/清洗過濾器。
風機：
采用低噪聲的離心式玻璃鋼風機（見上圖），是将惡臭氣體引入活性氧離子惡臭淨化設備的動力源，安裝于活性氧離子發生器的末端；風機與風量調節閥門、風管的連接采用柔性連接。風機的風量按系統要求可通過變頻器和風量調節閥門随意調節；空氣性能達到4-72風機性能要求，曲線平坦，經二次動平衡校驗，其平衡度達G2.5級，噪聲低、壽命長等特點。風機采用皮帶傳動，葉輪的傳動采用軸承箱。風機轉速采用低轉速，風機噪聲＜80分貝，風機選型滿足設計處理風量要求。風機耐酸耐堿、耐鉻酸、耐氣體溫度＜100℃。
所選風機以惡臭溫度20℃、濕度65%爲準，總絕對效率應＞85%；
風機壓力滿足以下方面的壓力損失；
考慮惡臭收集風管的管道風壓損失；
惡臭淨化設備的自身（整體設備壓損＜600Pa）風阻；
臭氣排放管的風壓損失；
風機在最大抽氣量的工況下具有高于系統壓力10-15%的安全餘量；
玻璃鋼材質的離心引風機适應于腐蝕性空氣條件下的長期24小時連續運行；
風機設有防振墊，隔振效率≥80%；
所設風機的防護等級爲IP55，電壓380V、3相、50HZ，F級絕緣，B級溫升；
風機與進風閥門采用法蘭連接，相互之間留有足夠的距離，便于閥門之間的管道安裝及設備的維修和裝拆。所設進風調節閥的調節範圍爲50-100%；
風機與進風閥之間設置彈性接頭（柔性連接），避免風機的正常震動影響收集管道及淨化設備；
電控箱：
活性氧離子廢氣淨化設備及系統帶一套電控櫃。防護等級IP55，絕緣等級爲F級；電控箱按照國家相關标準制造，所有電氣設備滿足國家相關标準要求，電控箱箱體材質爲304不鏽鋼，可靈活安裝。
電控箱的工作電源：AC380V (三相五線)，50Hz，采用下進下出電纜進出線方式，全壓直接啓動；
電控箱接受電源側預留三相總空氣開關，總空氣開關有短路及過載保護功能。對風機等電氣設備配電用的空氣開關設有短路及過載保護，并設熱保護元件用于電機的過載保護；
電控箱箱面設有開/停按鈕，自動/手動轉換開關，緊急停車按鈕，單項設備的開/停/故障指示燈，所有控制及保護回路分開，按鈕與指示燈匹配；
電控箱采用全自動控制，具有手動、自動二種控制方式；
電控箱還包括有指示燈、熔斷器、端子等；
電控箱配有向控制室輸送各單項設備運行、故障狀态的輸出端子和接受中央控制室發來的控制指令的輸入端子；
電控箱外殼留有吊眼，頂端、底端有接入口。
風機變頻控制。
控制系統：
該系統具有手動/自動控制功能，能保證在正常情況下24小時全自動連續運行或間隙式運行，且無須人工操作。系統中包括自動運行必需的控制儀表設備和元器件，可保證設備單獨運轉或聯動運轉，系統的所有電氣設備滿足我國國家相關标準或獲得CSA/UL 認證。
爲保證淨化系統安全運行所需，活性氧離子淨化設備及系統設有現場就地電控箱，控制所有風機和淨化設備的正常運行。電控箱帶有就地手動控制開關、狀态顯示；同時可以接受遠方自控系統開/停控制，并将運行狀态、故障狀态信号遠傳自控系統。整套門裝式操作系統包括：
就地手動起、停控制按鈕；
運行、故障狀态指示燈；
蜂鳴器故障報警及提示；
緊急停車按鈕；
風壓壓差計的指示參數在大于設定值時，需更換/清洗過濾器。
控制系統的電子元器件包括：
控制接觸器，帶有初級和二級熔斷器；
1. 配備整套控制繼電器；
2. 系統及風機啓動/停止開關；
3. 出口氣體壓力流量計；
4. 氣體壓差流速計；
5. 預留遠程控制的接線端口；
