寫在前面
遊泳館空氣質量控制時采暖通風行業一個難題，室内遊泳館由于池水散濕、地面散濕、淋浴散濕、人體散濕等諸多因素，導緻濕度過高，室内空氣爲過飽和水蒸氣，空氣中的PM2.5和水蒸氣結合在一起，形成大量的氣溶膠。想治理好室内的空氣質量，必須先控制室内空氣的濕度，傳統采用冷凍除濕工藝可以解決這個難題，但是需要設備過多，能耗過高。如何利用通風，在冬季、過度季節，控制室内的濕度和PM2.5是我們空氣治理企業必須關注的問題。本文以北京地區某幼兒園遊泳館爲例，分享我公司治理遊泳館空氣污染的經驗，希望可以幫助我們的客戶、同行解決這個難題。
某遊泳館在戶外PM2.5濃度在300ug/m3時，遊泳館内部空氣PM2.5濃度在500ug/m3，空氣質量堪憂，引起家長廣泛關注，空氣質量問題亟待解決。
一、項目情況：

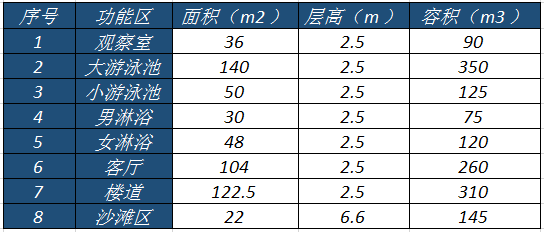

通過我公司工程師兩次上門考察，和貴單位負責人員深入交流，貴單位遊泳館總面積約700平米，主要分爲七個區域，分别是大遊泳池、小遊泳池，男淋浴區、女淋浴區，公共走廊，沙灘區，中間庫房等，面積和層高如下表所示：
1、客戶現狀及存在的問題：
目前狀況：客戶整個遊泳館安裝了3台新風機，各自350m3/h，進風負壓端加裝了前置空氣淨化裝置，大遊泳池安裝了四台冷凍除濕模塊，霧霾嚴重的時候，室内PM2.5的濃度遠遠高于戶外。
存在的問題：
1）遊泳館通風設計沒有按照遊泳館專業流程設計，設備選型安裝不合理，倒是遊泳館濕度過高；
2）其他場所隻考慮了通風，沒有考慮空氣淨化，設備配置較低；
3）通風淨化設備老化，不能正常工作；設備管道脫落，淨化及通風效果形同虛設；
4）室内濕度過高，遊泳池相對濕度過飽和，石膏闆吊頂結露，室内悶熱感太強。
5）走廊、大廳均爲做通風淨化，室内空氣質量得不到改善，PM2.5濃度高.
6）沙灘區連通1-2層，沒有做任何淨化及通風措施，二樓的氣态污染物及可懸浮顆粒物通過空氣擴散，很容易進入一樓。導緻一樓遊泳館室内空氣質量不可控。
2、項目内容：
2.1改造遊泳館通風淨化除濕系統
遊泳館的通風是個難題。由于池水溫度較高，池水揮發的濕度、人體産生的濕度等影響，導緻遊泳池上空濕度居高不下，四台除濕機高負荷運轉，也不能将濕度降下。過高的濕度會導緻室内PM2.5的濃度升高。遊泳池需要進行通風改造。
2.2男女淋浴區、大廳，舒适通風及空氣淨化系統改造
男女淋浴區、大廳、觀察室等，都是和遊泳館相通的。良好的氣流組織，整體的淨化設備布局和設計，才能保障整個室内空氣質量達标，這些區域，均需改造。
2.3沙灘區舒适通風及空氣淨化系統改造
沙灘區連接一樓二樓，中間由螺旋樓梯。一樓遊泳區在此和二樓相接，污染物通過一樓和二樓的連接處會擴散。沙灘式兒童嬉戲的地方，孩子運動會造成沙塵上揚，沙塵中的PM2.5濃度會瞬時很高，亟待治理。
2.4客戶訴求解讀：
客戶要求室内PM2.5全年全天候保持在50ug/m3以下。這其實是個綜合性問題。室内濕度過高會導緻氣溶膠超标，控制室内PM2.5濃度，需要将濕度控制在一個合适的水平，加上内循環空氣淨化，室内保持正壓，讓戶外的PM2.5無路可侵，才能有效控制室内PM2.5濃度。
二、設計依據：
《中小學校設計規範》GB50099--2011
《室内空氣質量标準》GB/T18883--2002
《民用建築工程室内環境污染控制規範》GB50325-2010
《室内空氣質量标準》GB3095-2012
《遊泳場所衛生标準》GB9667-1996
三、設計目标：
當戶外PM2.5濃度在200ug-300ug/m3時，室内PM2.5濃度在50ug/m3以内。
四、設計方案：
4.1遊泳館設計方案
通過我公司工程師上門勘查，夏季采用空調制冷除濕來滿足室内的舒适度要求，冬季和過度季節，位于北京地區的遊泳館霧霾易超标，要求空氣淨化，保證室内PM2.5濃度低的手段之一是進行除濕，采用顯熱交換器引入室外淨化後的潔淨幹燥空氣，排出室内潮濕污濁空氣，同時加裝内循環空氣淨化器和正壓新風機，三位一體治理室内環境。
4.1.1遊泳館室内工況的确定
對于遊泳者來說，不僅要保證水中的舒适度,，而且要保證人員在出水後和入水前的舒适性。根據國際相關設計标準的規定，池廳空氣溫度應比池水溫度高1-2℃,池水溫度一般爲26-28℃,相對濕度一般爲50％-70％，不允許超過75％.

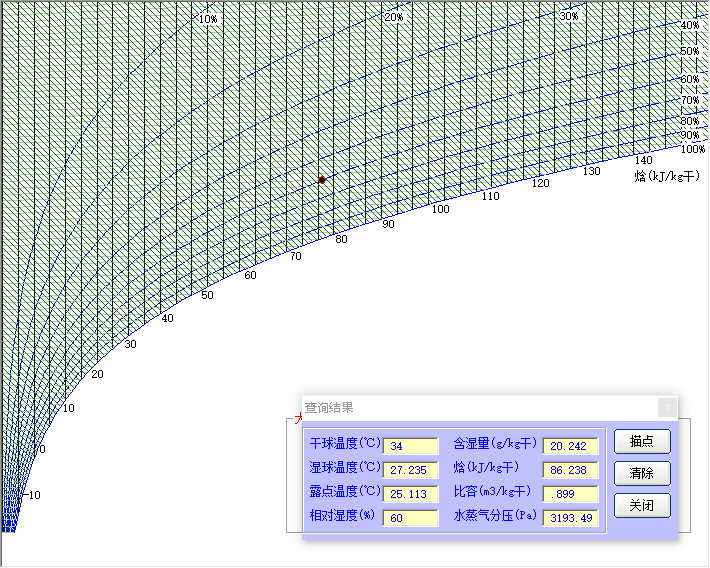

本工程池水溫度爲32.7℃,因此室内空氣溫度取34℃，室内相對濕度取60％，此時對應的空氣含濕度爲20.3g/kg，露點溫度爲25.1℃，濕球溫度爲27.2℃。
4.1.2散濕量的計算：
遊泳館内的散失量W主要包括三部分
1. 池面散濕量
池面散濕量計算方法
式中：
W1：爲遊泳池池面散熱量,kg/h；
Va：爲遊泳池睡眠風速，取值0.25m/s；
Pw：爲遊泳池池水表面溫度下飽和空氣的水蒸氣分壓力, Pa；
Pi：爲遊泳池館内空氣的飽和水蒸氣分壓力，Pa；
Fw：爲有遊泳池水面面積，㎡。
2. 池旁走道濕潤地面散失量
式中
W2：爲池旁走道濕潤地面散失量，kg/h；
A：爲空氣對水的表面傳感系數，KJ/（㎡•h•℃）；
Tn:爲館内空氣幹球溫度，℃；
Ts：爲館内空氣濕球溫度，攝氏度；
F：爲池旁走道濕潤地面面積，㎡；
R：爲館内空氣濕球溫度下的汽化熱；KJ/kg.
3. 人體散濕量
式中
W3：爲人體散濕量，kg/h;
N：爲人數，人；
Q：爲每人散濕量，134g/（人•h）
本工程的已知條件是：
池水面積爲190m2㎡；不同水溫下的擴散系數取0.0017kg/（㎡•h•Pa）;池旁走道濕潤地面面積爲30㎡,室内人數爲50人。根據式1-4進行計算，本工程的散濕量計算結果如表1所示。

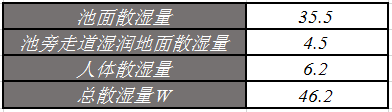

表1 本工程的散濕量計算結果 kg/h
4.2遊泳館除濕通風量的計算：
4.2.1冬季所需通風量
由于冬季室外溫度較低，空氣比較幹燥，室外空氣含濕量遠低于室内空氣含濕量，直接利用室外空氣除濕效果很好，所以送風含濕量即爲冬季室外空氣狀态點對應的含濕量，送風量計算公式爲：
式中
L：爲送風量，m³/h；
ρ：爲空氣密度，kg/m³；
dn：爲室内空氣含濕量，kg/kg；
dw：爲室外空氣含濕量，kg/kg.
同時，冬季通風量還需滿足人員所需新風量以及爲排除遊泳池空氣氯氣所需的換氣次數的要求,因此冬季通風量應按排除室内濕氣、滿足新風要求、滿足換氣次數要求三者中較大值确定.
經計算，本工程的冬季通風量計算結果如表2所示.
表2 冬季通風量計算結果 m³/h
4.2.2過渡季所需新風量
式中d爲送風含濕量 kg/kg.
北京地區過渡季的送風含濕量取爲 10g/kg.通過計算，本工程過渡季所需新風量爲7200m³/h.
4.2.3夏季所需新風量
夏季室内外空氣含濕量相差不大，用通風除濕的方法需要較高的新風量來實現，夏季室内空調制冷時除濕。且夏季PM2.5濃度超标不嚴重，所以本次夏季通風設計，滿足遊泳館人員新風，要求即可。
4.2.4遊泳館正壓新風量的計算：
遊泳館總容積約475m3，每小時注入潔淨新鮮空氣爲館容積的3倍，可保持微正壓，既1500m3/h。館内除濕總風量爲7200m3/h，排風量占新風量的90%，正壓新風量爲720m3/h，還需配置800-1000m3/h的正壓新風，可滿足要求。
4.2.5遊泳館淨化風量的計算：
要想短時間内将遊泳館PM2.5的濃度降低到50ug/以内，室内空氣須在空氣淨化器内循環一定的次數。當前室内PM2.5濃度500ug/h，空氣淨化器PM2.5的一次性淨化效率爲99，15min内将室内PM2.5的濃度降至50ug/m3以内，室内空氣須在15min内至少在空氣淨化器内循環一次，這還是在排除人員活動幹擾等外在原因，理想的狀态下。此次，按照淨化風量5次/h設計淨化風量。
4.2.6遊泳館設備配置：
1）淨化型顯熱交換器
配置我公司生産的淨化型顯熱交換器6台，新風量1200m3/h,排風量1080m3/h。鋁制熱交換器，回收室内熱量，确保送風的舒适性和排出室内高濕氣體。冬季熱交換器表面結露，将冷凝水排入空調排水管道。設備送風做五級淨化，保證送風的潔淨度。風機采用EC直流無刷風機，冬季送風量低，過度季節和夏季送風量高，在治理室内污染的同時合理利用能源。
2）全新風淨化機
配置我公司生産的淨化型全新風淨化機2台，每台500風量，挂于泳池與走廊之間的牆上，引入大廳新風，淨化後送入室内。由于引入的是室内空氣，和泳池溫差較小，不會對遊泳館内溫度造成明顯影響。該設備五級淨化，确保送風的潔淨度。
3）壁挂式内循環空氣淨化器
配置我公司生産的壁挂式空氣淨化器4台，每台600風量，挂于泳池與走廊之間的牆上，與全新風淨化機并排放置，頂部送風，底部回風，每小時空氣在淨化器内循環4-5次，高效淨化室内空氣。
4.3淋浴間和休息大廳設計方案
淋浴間和休息大廳也是高濕度場所，其高濕來源主要是地面、人體、和淋浴蓮蓬出水造成的。男淋浴、女淋浴和休息大廳總面積約182m2，層高2.5m，總容積455m3，總散濕量約25kg/h。
設計除濕置換風量2000m3/h，排風1800m3/h；配置我公司生産的吊頂式淨化型顯熱交換器1200m3/h的兩台；
設計淨化風量2500m3/h，設計我公司生産的櫃式空氣淨化器1500風量的2台；
設計正壓新風量1200m3/h,配置我公司吊頂式全新風淨化機1200風量的一台。
4.4觀察室設計方案
觀察室34平米，和休息大廳聯通，考慮大廳正壓新風洩壓和舒适新風的引入，結合現場實際情況，不在配置新風設備，配置我公司生産的大風量櫃式空氣淨化器1500m2/h的一台。
4.5走廊設計方案
走廊總共105平米，層高3m，容積315m3.配置淨化風量1500m3/h；考慮到走廊的狹長型和氣流組織，配置我公司生産的600m3/h吸頂式空氣淨化器3台；确保走廊空氣的潔淨度；
爲了保持走廊正壓，根據現場情況，在走廊的盡頭，安裝1200m3/h的全新風淨化機一台。
4.6沙灘區設計方案
沙灘區總共22m2，層高6.6m，容積145m3.
保持正壓：配置壁挂式全新風淨化機500m3/h的一台；
空氣淨化：配置櫃式空氣淨化器1500m3/h的一台。
